Las claves para entender un interruptor de cable sin desmontarlo a ciegas
- La tecla no “crea” corriente: mueve un contacto metálico que une o separa el circuito.
- El prensacable importa tanto como los bornes: evita que un tirón afloje las conexiones.
- Con enchufes domésticos en los que la polaridad no queda garantizada, un modelo bipolar aporta más margen de seguridad.
- Si hay calor, olor o chasquidos, el fallo suele estar en los contactos o en un mal apriete.
- Las cifras mandan: revisa tensión, corriente y sección del cable antes de comprar recambio.
Cómo está construido por dentro

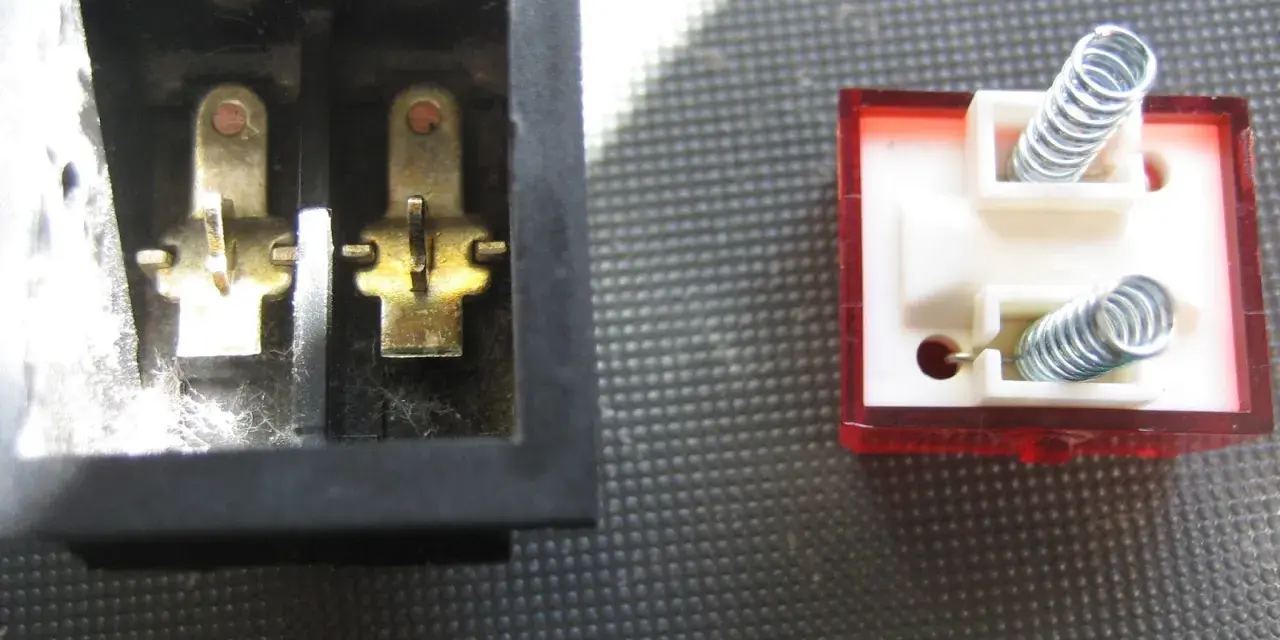

Cuando abro un interruptor de paso por dentro, casi siempre encuentro la misma lógica mecánica: una carcasa aislante, dos bornes o más, un contacto móvil, un contacto fijo y un pequeño resorte que devuelve la tecla a su posición. La función de la pieza exterior es sencilla; la importancia real está dentro, en cómo se separan o se unen los metales que llevan la corriente.
En muchos modelos domésticos también aparece un prensacable o una pieza de retención. Ese detalle parece secundario, pero no lo es: evita que el peso del cable o un tirón accidental terminen trabajando sobre los bornes. Si el cable se mueve dentro del cuerpo del interruptor, tarde o temprano aparece un falso contacto.
- Carcasa: aísla y protege las partes activas.
- Contacto fijo: recibe la corriente de entrada o la entrega a la salida.
- Contacto móvil: se desplaza al accionar la tecla y hace el cierre.
- Resorte: devuelve el mecanismo y mantiene la presión de contacto.
- Bornes: sujetan los conductores pelados o el terminal interno.
- Prensacable: descarga la tracción mecánica fuera de la conexión eléctrica.
El punto clave es este: no es un “apagador” mágico, sino un pequeño sistema de contacto mecánico. Y como casi todo lo mecánico, funciona bien mientras el ajuste y la presión siguen siendo correctos. Eso lleva directamente a entender qué ocurre cuando lo accionas.
Qué ocurre cuando lo accionas
Al pulsar o mover la tecla, el resorte libera o empuja un puente conductor hasta que toca uno de los contactos. En posición de encendido, el circuito queda cerrado y la fase puede llegar a la lámpara; en posición de apagado, los contactos se separan y el paso de corriente se interrumpe.
| Posición | Qué pasa dentro | Qué notas fuera |
|---|---|---|
| Encendido | El puente metálico une los contactos | La lámpara recibe alimentación |
| Apagado | Los contactos quedan separados | La luz se apaga y el circuito queda abierto |
Ese cambio parece trivial, pero no lo es. Cada vez que se abre o se cierra el circuito puede aparecer un pequeño arco eléctrico, sobre todo si la carga no es puramente resistiva o el interruptor está subdimensionado. Yo me fijo mucho en eso porque explica dos síntomas clásicos: chasquidos al accionar y oscurecimiento o carbonización de los contactos.
En lámparas LED esto se nota menos en el exterior, pero el interior sigue sufriendo si el modelo es barato o si trabaja al límite de su amperaje. Por eso la cifra de la etiqueta no es decoración: indica hasta dónde puede trabajar con margen razonable. El siguiente paso es ver qué variantes hay y cuál encaja mejor con cada caso.
Qué tipo de interruptor conviene en cada caso
No todos los interruptores de cable hacen exactamente lo mismo. Yo suelo separar los más habituales por la forma en que cortan la corriente y por el uso real que van a tener en casa.
| Tipo | Qué corta | Cuándo lo elegiría | Ventaja principal |
|---|---|---|---|
| Unipolar | Un solo conductor | Lámparas sencillas y cableado bien identificado | Más compacto y económico |
| Bipolar | Fase y neutro | Cuando quiero aislar por completo el equipo o no dependo de la polaridad | Más margen de seguridad |
| Con piloto | La función de corte es igual, pero añade indicador luminoso | Zonas oscuras o equipos que conviene localizar rápido | Se encuentra antes en la oscuridad |
| De pie | Se acciona con el pie | Lámparas de suelo y usos frecuentes | Comodidad |
En España, con enchufes domésticos en los que la polaridad no queda garantizada, un modelo unipolar exige más atención. Si el fabricante no deja claro qué conductor debe interrumpirse, un bipolar suele dar un resultado más limpio, porque deja el equipo realmente abierto al apagarlo. No siempre hace falta, pero cuando la instalación es antigua o la lámpara va a estar muy manipulada, yo lo prefiero.
También conviene no mezclar conceptos: un interruptor de cable no sustituye a un regulador de intensidad ni a un conmutador de pared. Sirve para cortar y restablecer el paso de corriente, no para hacer funciones que no le corresponden. Y cuando empieza a fallar, el cuerpo suele avisar antes de romperse del todo.
Cómo detectar un fallo antes de que empeore
La mayoría de averías en este tipo de mecanismo no aparecen de golpe. Primero se nota una tecla más blanda de lo normal, luego un encendido intermitente y, si se deja pasar, llegan el calor, el olor a plástico o la zona ennegrecida. Es un patrón muy típico y conviene reconocerlo pronto.
- La luz parpadea cuando mueves el cable o tocas la carcasa.
- La tecla no hace clic limpio o se queda a medio recorrido.
- La carcasa se calienta más de lo normal después de pocos minutos.
- Hay olor a quemado o marcas oscuras junto a la salida del cable.
- El cable entra flojo y parece que el cuerpo no lo sujeta bien.
Si quiero comprobarlo sin desmontar todo, hago una prueba simple con el aparato desenchufado y un multímetro en modo continuidad. La posición de encendido debería cerrar el circuito; la de apagado, abrirlo. Si el resultado cambia a ratos o hay que “buscar” la posición, el contacto está fatigado.
Mi criterio aquí es bastante práctico: cuando el fallo está en el plástico, en el resorte o en el apriete de los bornes, no suele compensar apurar mucho. En un interruptor barato, cambiar la pieza completa sale mejor que parchear. Y si toca sustituirlo, el montaje correcto importa tanto como la diagnosis.
Cómo cambiarlo sin equivocarte en el cableado
La sustitución de un interruptor de cordón no es complicada, pero sí exige orden. Yo la planteo siempre con la misma secuencia para evitar errores tontos y, sobre todo, para no dejar una conexión floja dentro de la carcasa.- Desenchufa la lámpara y comprueba que no queda tensión.
- Abre la carcasa con cuidado, sin forzar pestañas ni partir el plástico.
- Observa cómo estaba montado antes de tocar nada; una foto ayuda mucho.
- Pela solo lo necesario, normalmente unos 5 a 7 mm, salvo que el fabricante indique otra medida.
- Introduce cada conductor en su borne y aprieta con firmeza, sin dañar el cobre.
- Coloca el prensacable para que la tracción no recaiga sobre la conexión eléctrica.
- Cierra la carcasa asegurando que ningún hilo quede pellizcado.
- Haz una prueba final antes de volver a usarla con normalidad.
Hay un detalle que no conviene improvisar: la tierra, si existe en el cable, no debe “pasar” por el interruptor como si fuera otro conductor de trabajo. Se mantiene continua y protegida. En un cable de dos hilos, la decisión gira sobre todo en torno a si el modelo es unipolar o bipolar; en uno de tres hilos, hay que ser todavía más ordenado.
Si el cable es más grueso de lo que admite el cuerpo del interruptor, no lo fuerces. Muchos fallos vienen de ahí: el borne parece cerrar, pero en realidad no sujeta bien la sección del conductor y, con el uso, empieza el falso contacto. Ese tipo de error no suele dar la cara el primer día; lo da cuando la lámpara ya lleva semanas funcionando.
Qué reviso antes de comprar uno nuevo
A la hora de reemplazarlo, yo miro cuatro datos antes de fijarme en el color o en la forma. Si esas cuatro cosas encajan, el resto es bastante secundario.
| Dato | Qué comprobar | Por qué importa |
|---|---|---|
| Tensión | 230-250 V en uso doméstico | Debe coincidir con la red y con la placa del producto |
| Corriente | 2 A, 6 A o 10 A según la carga | Evita sobrecalentamientos y desgaste prematuro |
| Sección del cable | 2 x 0,75 mm² suele ser común en lámparas portátiles; comprueba si tu cordón es más grueso | Si no aprieta bien, el cable se mueve y falla |
| Tipo de corte | Unipolar o bipolar | Define el nivel de seguridad y el modo de instalación |
Como referencia rápida, a 230 V un modelo de 2 A soporta en torno a 460 W teóricos, uno de 6 A se mueve alrededor de 1.380 W y uno de 10 A llega a unos 2.300 W. Eso no significa que debas llevarlo al máximo sin pensar: en lámparas LED, transformadores o aparatos que arrancan con pico, yo dejo margen por encima de la cifra nominal.
También me fijo en el entorno real donde va a trabajar. Si es una lámpara de mesa que se mueve mucho, necesito un prensacable sólido. Si va en una zona con más polvo o humedad, un cuerpo mejor sellado me parece más sensato que un modelo muy abierto. Y si el usuario quiere solo una solución estética, primero compruebo que la estética no vaya en contra de la resistencia.
El detalle que yo no dejaría pasar antes de cerrar la carcasa
La parte más cara de un interruptor pequeño no es el plástico: es la tranquilidad de saber que el contacto quedó bien hecho. Si la carcasa cierra forzada, si el cable baila dentro o si la tecla no vuelve con un clic limpio, yo no lo daría por bueno aunque la lámpara encienda.
En este tipo de accesorios, la diferencia entre una pieza útil y una pieza problemática suele estar en tres cosas muy concretas: el apriete del borne, la sujeción del cable y la calidad del contacto interno. Cuando esas tres están bien, el interruptor funciona durante años sin llamar la atención. Cuando una falla, lo normal es que el problema se repita una y otra vez.
Mi recomendación práctica es simple: si vas a intervenir en uno, revisa también el estado del cable, descarta marcas de calor y no reutilices una carcasa que ya ha perdido rigidez o ha sufrido un golpe. A veces merece más la pena cambiar todo el conjunto que seguir estirando una pieza fatigada. Y esa es, al final, la manera más limpia de entender un interruptor de cable: poco tamaño, pero mucha responsabilidad dentro.
