Lo esencial antes de tocar el cableado
- La diferencia real está entre modelos de 2 hilos sin neutro y 3 hilos con neutro.
- Un detector con neutro suele dar mejor resultado con LED y menos problemas de parpadeo.
- La altura de montaje habitual ronda 2,5 m, con el sensor lejos de lámparas y fuentes de calor.
- Los ajustes que más cambian el resultado son tiempo, umbral de luz y sensibilidad.
- Si no hay neutro en la caja o la lámpara LED no responde bien, muchas veces conviene cambiar de modelo y no forzar el esquema.
Qué resuelve un detector de presencia y cuándo merece la pena
Yo suelo separar el problema en dos partes: detectar que alguien entra en la zona y decidir cuánto tiempo debe quedarse encendida la luz. Ahí está la utilidad real de un detector de presencia, que no es solo “encender solo”, sino hacerlo con lógica para un pasillo, un baño, una entrada o una escalera donde el interruptor manual se queda corto.
La diferencia con un detector de movimiento clásico es sutil, pero importante. El de presencia suele ser más sensible, pensado para mantener la luz mientras hay actividad pequeña o continua, como una persona trabajando en un escritorio o alguien moviéndose poco en una estancia. El de movimiento tradicional tolera peor ese uso fino, aunque para zonas de paso funciona muy bien.
En vivienda, yo lo veo útil sobre todo cuando quieres ahorrar sin sacrificar comodidad. Un pasillo de tránsito, un lavadero, un garaje o una entrada son escenarios donde la automatización aporta más que un simple “on/off”. Y cuando además trabajas con LED, el esquema correcto importa tanto como el propio sensor. A partir de aquí, la clave es elegir el tipo de conexión adecuada para no pelearte con la instalación.
Los esquemas de conexión que más se usan en vivienda
Como referencia práctica, marcas de catálogo como Legrand separan claramente las versiones de 2 hilos sin neutro y 3 hilos con neutro, y esa división resume casi todos los casos reales en reforma y bricolaje. Yo no empezaría por el sensor, sino por el cableado disponible en la caja, porque ahí se decide si el montaje será limpio o problemático.
| Tipo de conexión | Qué necesita | Ventaja principal | Limitación habitual |
|---|---|---|---|
| 2 hilos sin neutro | Fase de entrada y salida hacia la lámpara | Sirve para sustituir un interruptor simple sin tirar nuevo neutro | Es más delicado con LED y puede dar parpadeos si la carga no acompaña |
| 3 hilos con neutro | Fase, neutro y salida conmutada | Más estable, mejor compatibilidad con LED y más margen de ajuste | Requiere neutro disponible en la caja o en el punto de instalación |
| Master/esclavo o paralelo | Un detector principal y, si el modelo lo permite, auxiliares | Cubre zonas amplias o pasillos largos sin multiplicar puntos de mando | Solo funciona bien si los equipos son compatibles entre sí |
Si la reforma es rápida y no quieres abrir rozas, el modelo sin neutro parece tentador. Yo lo considero una solución útil, pero no universal. Si la instalación ya tiene neutro en caja, casi siempre prefiero un 3 hilos, porque da menos guerra con la electrónica actual de las lámparas y deja una instalación más sólida para el largo plazo.
La otra decisión práctica es dónde quieres que actúe. Para un pasillo estrecho, una pared o una esquina bien orientada puede ser suficiente. Para una estancia más abierta, el techo suele cubrir mejor la zona útil. Esa elección también cambia cómo lees el cableado y la ubicación de los bornes, que es el siguiente punto donde suelen empezar los errores.

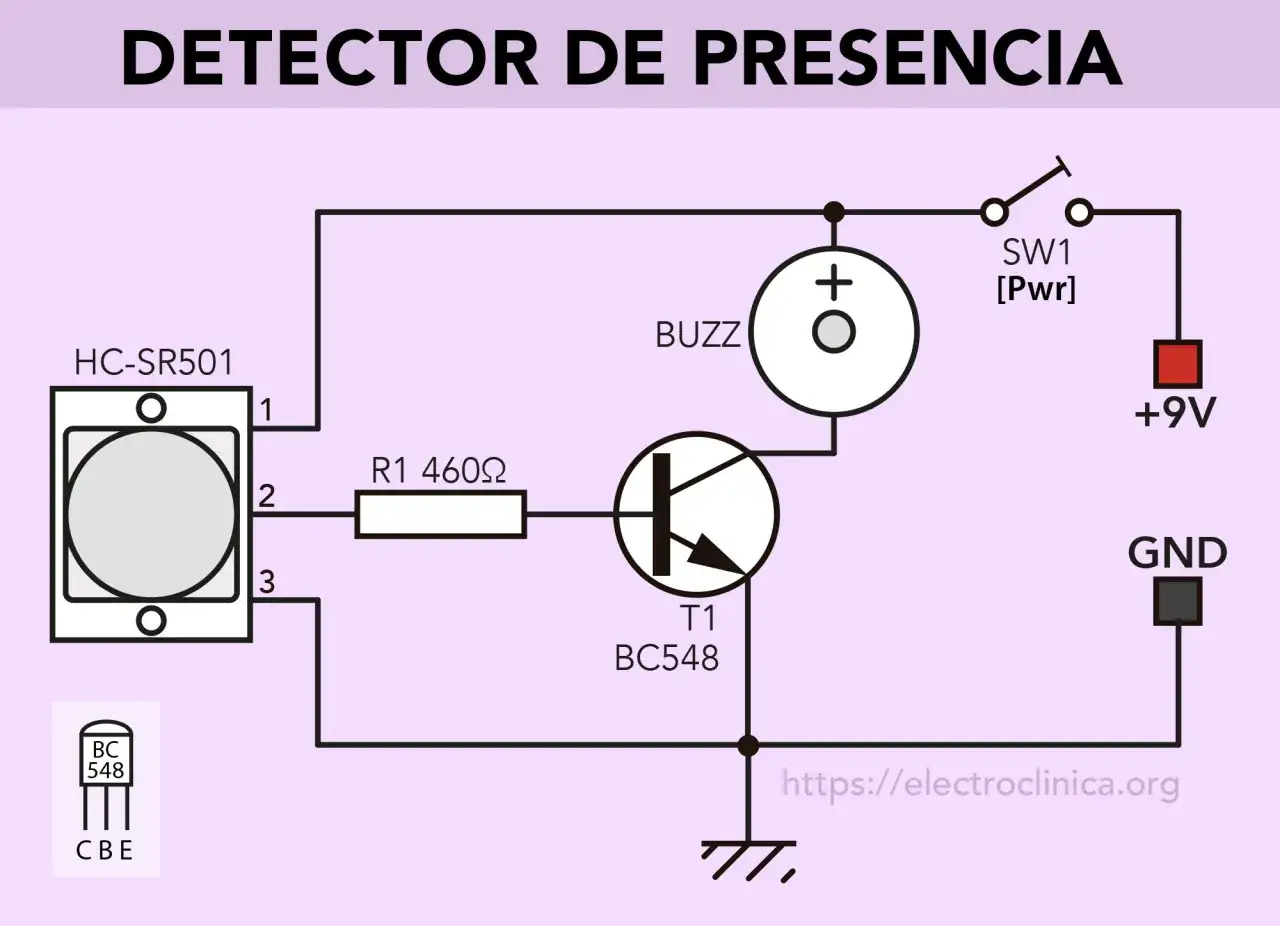

Cómo leer bornes, fases y retorno sin confundirse
El esquema suele parecer más complicado de lo que es. En realidad, casi siempre estás resolviendo tres funciones: alimentar el detector, recibir la orden de encendido y enviar la fase conmutada a la lámpara. Si entiendes eso, el resto se vuelve mecánico.| Borne o marca | Función habitual | Qué conecta |
|---|---|---|
| L | Fase de entrada | Lleva la alimentación desde la línea protegida |
| N | Neutro | Alimenta el detector y, en muchos modelos, estabiliza la electrónica |
| L', OUT o LOAD | Salida conmutada | Va al retorno de la lámpara o al punto que quieras controlar |
| S, T o PUSH | Entrada de pulsador | Permite mando manual o función auxiliar, si el modelo la admite |
| PE | Tierra | Se mantiene la continuidad de protección hacia la luminaria, si existe borne |
En España el color de los conductores ayuda, pero no sustituye a la comprobación. Azul para neutro, marrón, negro o gris para fase y verde-amarillo para tierra son las referencias más habituales, aunque en instalaciones antiguas yo no confiaría ciegamente en el color. Primero verifico ausencia de tensión, luego identifico cada conductor y solo después cierro bornes.
También conviene recordar algo muy práctico: algunos detectores no necesitan tierra porque van en carcasa plástica, pero la luminaria sí puede necesitarla. Si la lámpara tiene borne de protección, la continuidad de tierra no se improvisa ni se deja “para luego”. Con eso claro, ya se puede pasar al montaje real sin cometer los fallos más comunes de un primer intento.
Montaje paso a paso en una luz de pasillo, baño o entrada
Yo montaría el detector con una secuencia muy simple, pero sin saltarme ninguna comprobación. En una instalación fija, el orden importa más que la rapidez.
- Corta la corriente desde el cuadro y verifica ausencia de tensión con un comprobador fiable.
- Identifica alimentación, retorno de lámpara y, si existe, neutro disponible en la caja.
- Lee el esquema del fabricante y conecta primero la entrada de alimentación, después la salida a la luminaria.
- Si el modelo admite pulsador o interruptor de forzado, colócalo solo donde el manual lo permita.
- Fija el detector a una altura aproximada de 2,5 m y evita dejarlo demasiado cerca de la lámpara.
- Deja, si puedes, al menos 50 cm entre el sensor y una fuente de calor directa para reducir activaciones falsas.
- Restablece tensión y prueba primero con la regulación de tiempo al mínimo y el umbral de luz en modo de prueba.
- Camina por la zona real de uso y corrige orientación, sensibilidad o temporización antes de darla por cerrada.
Para un pasillo o una escalera, yo prefiero que la primera prueba sea muy conservadora: tiempo corto, sensibilidad moderada y zona de detección bien orientada. En baño o entrada, en cambio, merece la pena revisar si el detector ve la puerta al abrirse y si la luz no se dispara con reflejos o corrientes de aire. El objetivo no es que funcione “en banco”, sino que funcione en la vida real.
Un detalle útil: algunos modelos permiten poner un interruptor en serie para forzar el funcionamiento manual. Es una solución interesante cuando quieres mantener control directo en ciertos momentos, pero solo tiene sentido si el esquema del equipo lo contempla. No conviene añadirlo por intuición. Aquí, menos improvisación suele significar más fiabilidad.
Los ajustes que de verdad cambian el resultado
En muchos montajes el problema no está en el cableado, sino en los ajustes. Yo veo tres mandos que deciden casi todo: tiempo de desconexión, umbral de luz y sensibilidad o cobertura. Si los dejas a ciegas, el sensor parece “malo”, cuando en realidad está mal afinado.
| Parámetro | Rango o comportamiento habitual | Qué efecto produce |
|---|---|---|
| Tiempo de desconexión | En modelos domésticos se ven rangos desde unos 10 segundos hasta varios minutos | Define cuánto tarda la luz en apagarse tras la última detección |
| Umbral de luz | Muchos equipos lo sitúan entre aproximadamente 30 y 2000 lux | Decide si actúa solo de noche o también de día |
| Sensibilidad o alcance | Varía según el ángulo, la altura y el modelo | Controla si detecta demasiado tarde, demasiado pronto o con falsos avisos |
Yo hago el ajuste de una forma que funciona bastante bien: primero subo el umbral de luz para probar durante el día, después fijo un tiempo corto y, por último, corrijo la sensibilidad o la orientación del cabezal. Así separo los problemas de luz natural de los problemas de detección real. Si mezclas todo a la vez, no sabes qué has corregido y qué has empeorado.
También conviene conocer las fuentes de error típicas. Ventanas soleadas, rejillas de ventilación, cambios bruscos de temperatura o un árbol moviéndose cerca pueden activar el PIR sin que haya una persona. Si el detector ve la calle, los coches también pueden entrar en la ecuación. Por eso yo ajusto el campo de visión como si fuera parte del diseño, no un simple accesorio.
Los fallos que más se repiten y cómo los diagnostico
Cuando una instalación falla, casi siempre el síntoma da una pista bastante clara. Lo importante es no cambiar piezas a lo loco. Yo empiezo por el comportamiento de la lámpara y me voy hacia la causa más probable.
| Síntoma | Causa probable | Qué reviso primero |
|---|---|---|
| La luz no enciende nunca | Falta fase, el retorno está mal conectado o la carga no es compatible | Bornes L y salida, continuidad del cable y tipo de lámpara |
| La luz no se apaga | Temporizador demasiado alto, detección constante o relé atascado | Tiempo, zona de detección y estado del equipo |
| El LED parpadea | Modelo sin neutro, carga mínima insuficiente o incompatibilidad electrónica | Tipo de detector y compatibilidad con la lámpara |
| Se activa sin motivo aparente | Calor, sol, corrientes de aire o movimiento fuera del área útil | Orientación, distancia a fuentes de calor y cobertura real |
El parpadeo LED merece una mención aparte, porque es uno de los problemas que más tiempo hace perder. Si aparece en un sistema sin neutro, yo sospecho antes del propio esquema que de la bombilla. A veces la solución es un bypass o una carga auxiliar compatible, pero otras veces sale más limpio cambiar a un 3 hilos con neutro. Forzar un montaje inestable suele costar más que resolverlo bien desde el principio.
También veo muchos sensores “culpabilizados” cuando en realidad el problema es de ubicación. Si el detector apunta a un radiador, a una salida de aire o a una cristalera caliente, la instalación está mal planteada aunque el cableado sea perfecto. En estos casos, mover el sensor unos centímetros o reorientarlo vale más que tocar media electrónica.
Qué detector elegir según la estancia
Aquí es donde el esquema deja de ser una abstracción y se convierte en una decisión útil. Yo no elegiría el mismo detector para un baño pequeño, un garaje y una entrada exterior. Cada espacio pide una respuesta distinta, y eso afecta tanto al tipo de conexión como a la cobertura.
| Estancia | Opción que suele funcionar mejor | Por qué merece la pena |
|---|---|---|
| Pasillo o escalera | Detector de pared o techo con temporización corta | La luz debe acompañar el paso, no quedarse mucho tiempo encendida |
| Baño | 3 hilos con neutro, bien orientado y con tiempo medio | Mejor estabilidad con LED y menos activaciones extrañas |
| Entrada o porche | Modelo apto para exterior, con protección adecuada | La intemperie y los cambios de luz exigen un equipo más sólido |
| Garaje | Cobertura amplia y, si hace falta, sensores en paralelo o maestro/esclavo | Un solo punto de detección suele quedarse corto en zonas grandes |
| Reforma sin neutro en caja | 2 hilos solo si la lámpara LED es compatible | Evita abrir obra, pero exige más cuidado con la carga |
En una vivienda española, además, no perdería de vista el marco del REBT. No es un formalismo: es la base para que la modificación sea segura, estable y mantenible. Cuando una estancia pide un detector distinto del que tenías pensado, yo prefiero ajustar la decisión al circuito y no al revés. Ahí se nota la diferencia entre una reforma que funciona y una que obliga a volver a abrir la tapa.
Lo que yo reviso antes de cerrar la tapa
- Compruebo que la fase entra por el borne correcto y que la salida realmente alimenta la lámpara.
- Verifico que el detector no “ve” una fuente de calor, una ventana o una zona de paso ajena al uso real.
- Pruebo la instalación con tiempo mínimo y después subo el ajuste hasta encontrar el punto cómodo.
- Confirmo que el LED no parpadea y que el apagado no se retrasa más de lo razonable.
Si algo no cuadra en esas pruebas, yo no forzaría la instalación. Un detector mal elegido suele dar más guerra que un interruptor normal, sobre todo cuando falta neutro o la lámpara LED es poco compatible. Con una instalación fija, la solución buena no es la que “arranca”, sino la que se comporta de forma estable todos los días.
