Lo esencial para conectar un interruptor doble sin mezclar fase y retornos
- La fase entra al común y cada tecla envía un retorno distinto a una lámpara.
- El neutro normalmente no pasa por el mecanismo mecánico: va directo al punto de luz.
- En instalaciones modernas de España, los colores ayudan, pero no conviene fiarse solo de ellos en una vivienda antigua.
- Si el modelo tiene dos bornes comunes, suele hacer falta un puente corto entre ambos.
- Cuando quieres controlar la misma luz desde dos puntos, no necesitas un doble interruptor, sino una conmutación.
- Los mecanismos inteligentes o con piloto pueden pedir neutro o un esquema distinto al estándar.
Qué hace realmente un doble interruptor
Un doble interruptor controla dos circuitos de iluminación independientes desde una sola caja. Es la solución típica cuando quieres encender, por ejemplo, dos lámparas de una estancia, dos apliques de un pasillo o dos zonas de una misma habitación sin llevar dos mecanismos separados en la pared.
Yo lo separo así para no confundirme: el interruptor doble manda dos cargas distintas desde un punto; el conmutado sirve para encender y apagar la misma luz desde dos ubicaciones; y el mecanismo inteligente añade electrónica para funciones extra, pero no cambia el principio básico de saber qué conductor alimenta y cuál devuelve la corriente.
| Tipo de mecanismo | Qué hace | Cuándo lo usaría |
|---|---|---|
| Interruptor doble | Alimenta dos lámparas o dos zonas de luz desde una sola caja | Cuando quieres control independiente desde un solo punto |
| Conmutador doble | Permite controlar una o dos luces desde dos ubicaciones | Cuando necesitas encendido y apagado desde entradas distintas |
| Interruptor doble inteligente | Hace el mismo trabajo, pero con control electrónico o domótico | Cuando buscas app, escenas o automatización |
Antes de abrir la caja, conviene comprobar si tu instalación responde al esquema básico o a uno de los casos especiales. Esa comprobación ahorra tiempo y evita tocar cables que luego no cuadran con el mecanismo.
Qué revisar antes de abrir la caja
Yo empiezo siempre por cortar el automático del circuito de alumbrado y verificar ausencia de tensión con un multímetro o un comprobador fiable. El destornillador aislado ayuda, pero no sustituye la medida; en electricidad, mirar no es suficiente si no estás seguro de qué conductor has tocado.
- Multímetro o comprobador de tensión.
- Destornillador aislado.
- Pelacables.
- Conectores o bornes de repuesto, por si el mecanismo está fatigado.
- Linterna o luz auxiliar, porque muchas cajas empotradas se ven mal una vez abiertas.
En instalaciones modernas españolas, lo habitual es ver azul para neutro, verde-amarillo para tierra y negro, marrón o gris para fase y retornos. Aun así, en viviendas antiguas yo no me fiaría solo del color: una reforma parcial, un empalme viejo o una reparación anterior pueden haber dejado marcas poco fiables. Si la identificación no está clara, primero localiza la alimentación y después sigue cada salida con calma.
También es normal que en alumbrado doméstico aparezcan conductores de 1,5 mm². Si el tuyo es distinto, no lo cambies por intuición: manda el criterio del circuito completo, no el de una sola caja. Con esa base, el esquema de bornes se entiende mucho mejor.

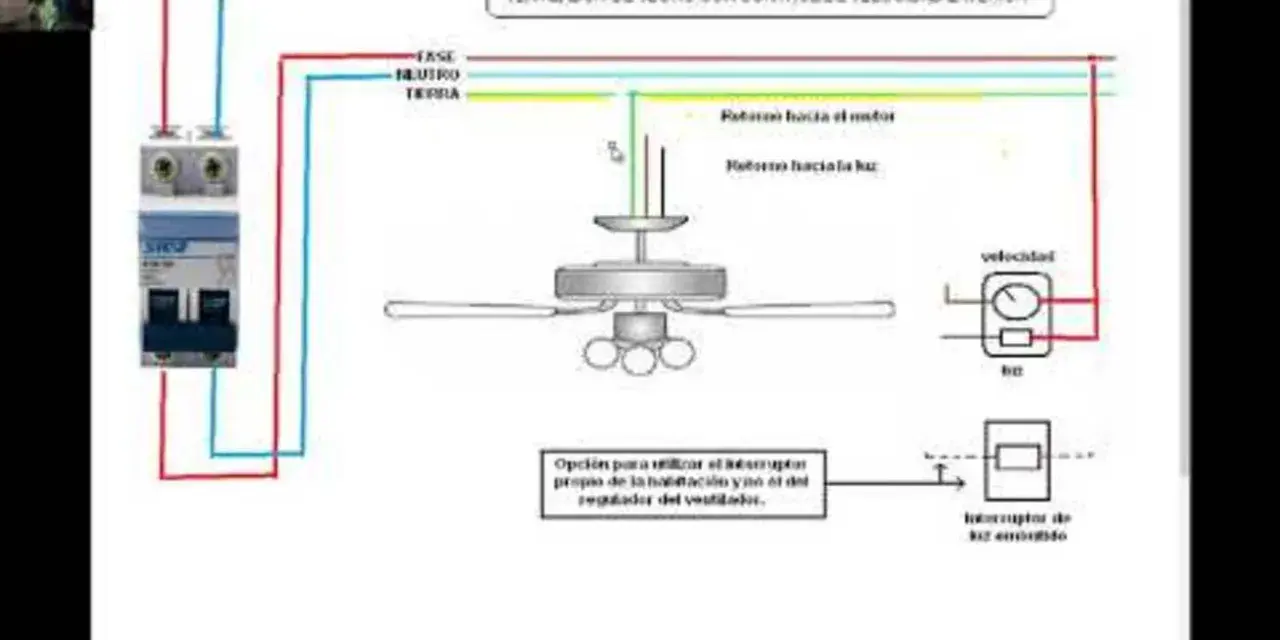

El esquema correcto de fase y retornos
La regla es simple: la fase entra al común y cada tecla envía su propio retorno a una lámpara. El neutro no suele pasar por el mecanismo mecánico; va directo al punto de luz. En muchos modelos, el borne común aparece como L y las salidas como 1 y 2, o con una flecha según el fabricante.
| Borne | Función | Cable habitual |
|---|---|---|
| L o común | Entrada de fase | Negro, marrón o gris |
| 1 | Retorno hacia la primera lámpara | Otro conductor de fase o retorno |
| 2 | Retorno hacia la segunda lámpara | Otro conductor de fase o retorno |
| N | Normalmente no se usa en un interruptor mecánico simple | Azul, solo si el módulo es inteligente o lleva piloto |
| Tierra | Protección o carcasa metálica, si aplica | Verde-amarillo |
Si tu mecanismo trae dos bornes comunes separados, yo haría un puente corto y bien apretado entre ellos, salvo que el fabricante indique otra cosa. Si ya viene puenteado de fábrica, no dupliques el enlace. La lógica es muy concreta: una sola fase alimenta las dos teclas y cada una manda su retorno al punto de luz correspondiente. Cuando ese reparto queda claro, el resto del montaje deja de ser un rompecabezas.
Paso a paso para conectarlo sin perderte
- Quita tensión desde el cuadro y comprueba que no haya corriente en la caja con un tester.
- Retira la tecla o el bastidor y observa cómo entran los cables antes de tocar nada.
- Identifica el conductor de fase y localiza el borne común del mecanismo.
- Conecta esa fase al común o al borne L, según la serigrafía del interruptor.
- Lleva cada retorno a su salida correspondiente: una tecla para cada lámpara o zona.
- Si el modelo tiene dos entradas comunes, coloca un puente corto entre ellas o usa el que incorpore el propio mecanismo.
- Ordena el cableado dentro de la caja, aprieta los bornes y coloca la tapa sin forzar los conductores.
- Vuelve a dar corriente y prueba cada tecla por separado para confirmar que no hay cruces.
Yo suelo dejar una pequeña holgura en los conductores, pero no tanta como para que se doblen a presión dentro de la caja. Si el mecanismo entra forzado, luego vibrará o costará cerrar la placa. Y si una tecla enciende la luz equivocada, basta con intercambiar los dos retornos, no con rehacer toda la instalación.
Si al seguir estos pasos algo no encaja, el siguiente bloque te ayudará a distinguir entre un interruptor doble estándar y un caso especial que pide otro esquema.
Cuándo el esquema cambia
No todos los mecanismos que parecen iguales se cablean igual. En una vivienda puedes encontrar variantes que obligan a cambiar el planteamiento, y aquí es donde más errores veo en bricolaje:
- Conmutación desde dos puntos: si quieres controlar la misma luz desde dos ubicaciones, no necesitas un doble interruptor, sino dos conmutadores y los viajeros correspondientes.
- Interruptor con piloto: algunos modelos necesitan neutro o una conexión específica para alimentar el piloto luminoso.
- Interruptor inteligente: muchas versiones piden alimentación permanente y, en algunos casos, un bypass o módulo adicional para que la LED no parpadee.
- Instalación antigua: cuando el color de los cables no sigue el estándar actual, la identificación visual deja de ser fiable y hay que medir.
Si lo que buscas es controlar una misma luminaria desde dos puntos, yo no intentaría resolverlo con un doble interruptor “a ojo”. Ese montaje pide otro tipo de mecanismo y, si improvisas, lo normal es que acabes con funciones invertidas o directamente sin conmutación correcta. Con los modelos inteligentes pasa algo parecido: el esquema parece sencillo, pero la alimentación continua cambia bastante las reglas del juego.
Los fallos que más veo y cómo detectarlos
Los errores típicos no suelen ser misteriosos. Casi siempre responden a una confusión entre fase, retorno y puente. La buena noticia es que se detectan rápido si pruebas cada tecla por separado y miras qué está haciendo realmente la corriente.
| Síntoma | Probable causa | Qué revisaría |
|---|---|---|
| Una tecla enciende la lámpara equivocada | Los retornos están cruzados | Intercambiar las salidas 1 y 2 |
| Las dos teclas hacen exactamente lo mismo | Retornos unidos por error o puente mal resuelto | Separar salidas y comprobar el común |
| La luz queda siempre encendida | La fase entra donde no debe o el corte se ha hecho en el conductor incorrecto | Volver al esquema y medir tensión antes de tocar más |
| No funciona ninguna tecla | Falta de fase, borne flojo o puente inexistente | Revisar alimentación, apriete y continuidad |
| El mecanismo se calienta o hace ruido | Mal contacto o hilo mal sujeto en el borne | Rehacer el apriete y eliminar hebras sueltas |
Yo desconfío especialmente de los empalmes retorcidos sin una conexión firme y de los bornes donde queda cobre fuera. Un mal apriete no siempre falla al instante, pero sí acaba dando problemas con el uso. Si notas chispazos, calor o un zumbido raro, lo prudente es parar y revisar antes de seguir.
Lo que merece la pena comprobar antes de cerrar la tapa
Antes de atornillar la tapa, yo repaso tres cosas: que la fase entra al común correcto, que cada tecla gobierna solo su retorno y que no hay hilos pelados ni conductores forzados dentro de la caja. Si el mecanismo es inteligente o lleva piloto, revisa además si necesita neutro o un puente específico del fabricante.
Si todo eso encaja, la instalación queda lista y no hace falta complicarla más. En este tipo de trabajos, la diferencia entre un resultado limpio y uno problemático casi siempre está en una sola decisión: respetar la función de cada conductor y no asumir que el color basta para identificarlo. Si en algún punto no puedes verificarlo con seguridad, yo preferiría parar y pedir ayuda antes que cerrar la placa “a ojo”.
